〈電装DIYの基本テクニック〉プラスマイナス分岐ターミナルの使い方

専用工具不要でLEDの電源を4つに分配出来る!

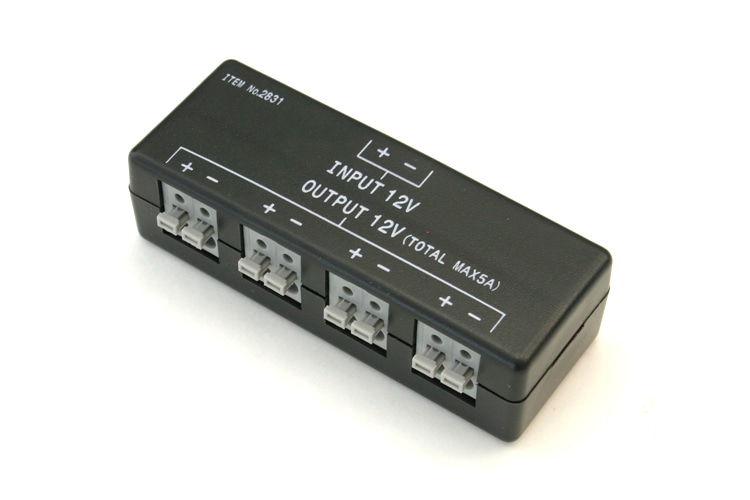

DIY便利アイテム　ITEM No.2831 プラスマイナス分岐ターミナルのご紹介!

分岐ターミナルはワンタッチロック機構で、配線接続がカンタンにできます。

使用可能電流 5A(5000mA)以下でLED等の電源を4分岐できます。

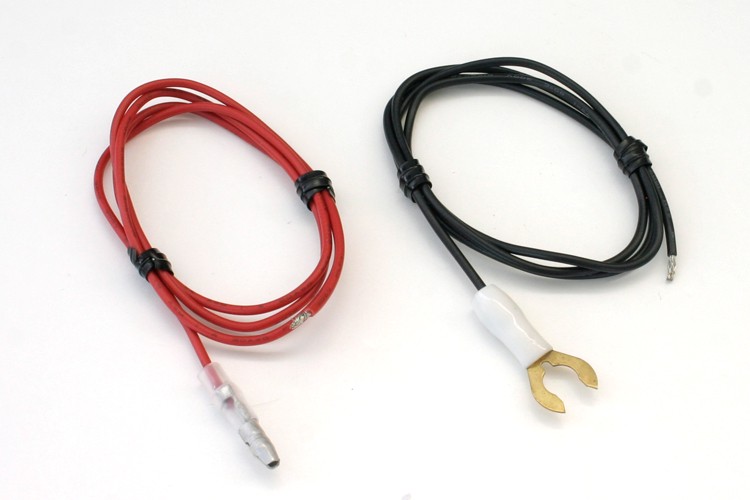

付属のハーネス付属のコードは0.5sqの60cm(600mm)です。

赤線:プラス線にはギボシ端子オス

黒線:マイナス線にはクワ型端子6φ

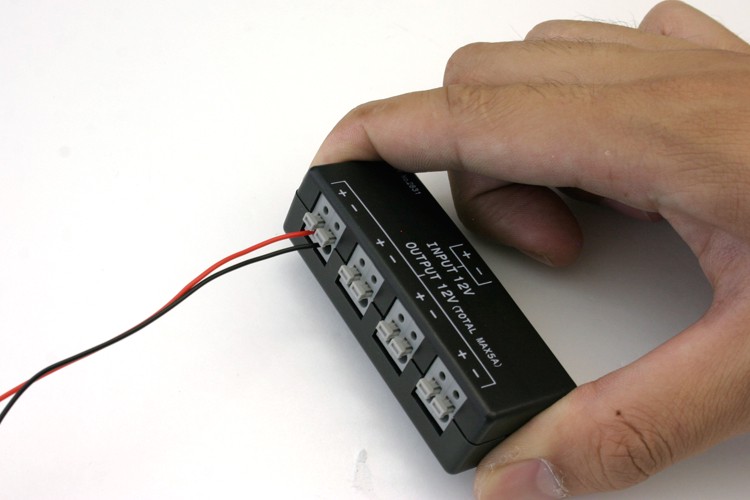

接続する配線コードの被覆を5～6mmむいて、芯線を軽くねじって、本体の接続ターミナルのロックピンを押しながら、配線コードの芯線部分をターミナル(出力側プラス・マイナス)挿入してください。

この時、配線コードが抜けないかも確認してください。

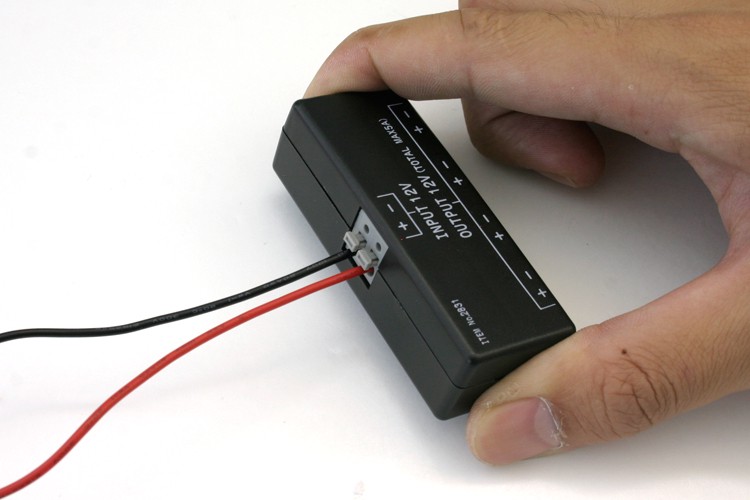

付属のコードは被覆がむいてある状態です。同じように付属コードをターミナル(入力側プラス・マイナス)へ挿入します。

この時、OUTPUT・INPUTに接続した配線コードが抜けないかも確認してください。

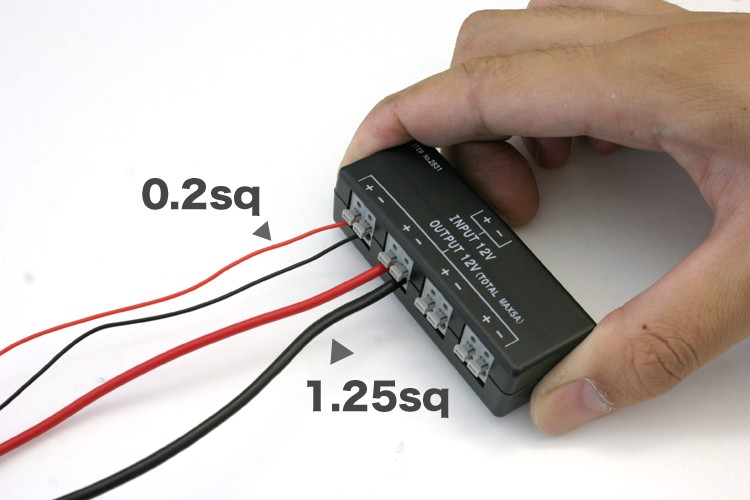

接続できる配線適合コードは0.12sq～1.25sqまで幅広く対応しています。

※写真は0.2sqと1.25sqの配線写真になります。

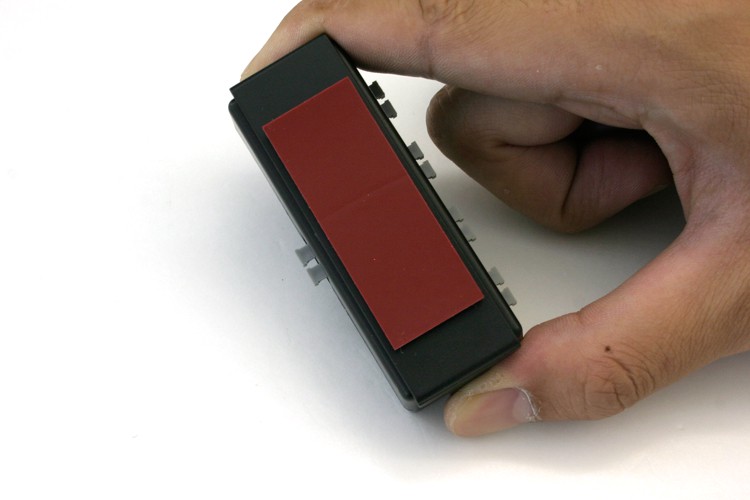

ターミナル本体を固定しているマウントに両面テープを貼ります。

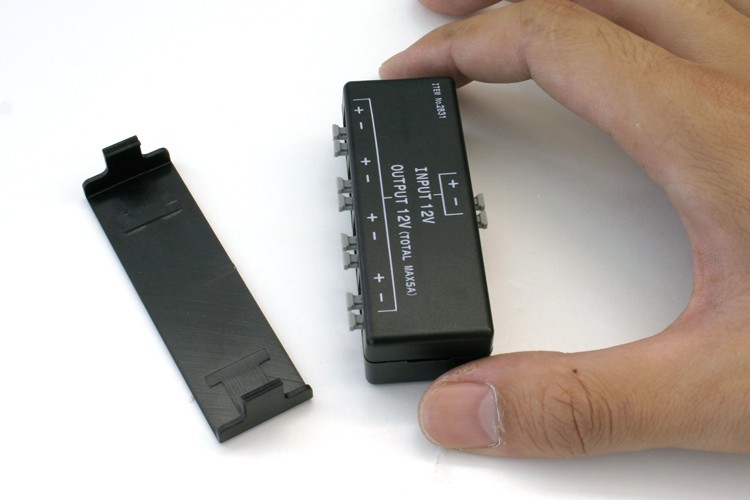

配線の作業をおこなう時にマウントから本体を取り外すことができます。

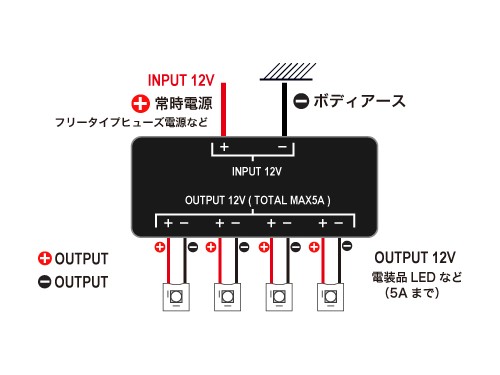

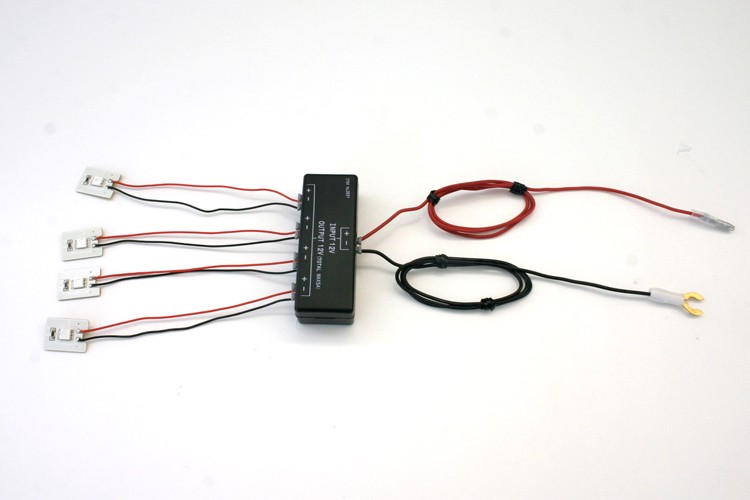

写真のように、電源と電装品(LED)のプラス・マイナスを接続すれば完成です。

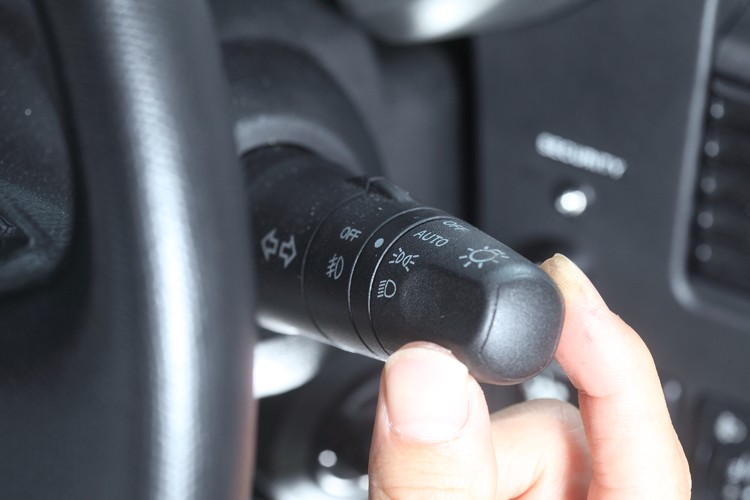

写真のようにスモールランプ(イルミ)をON-OFFする事で電装品(LED)を点灯・消灯します。

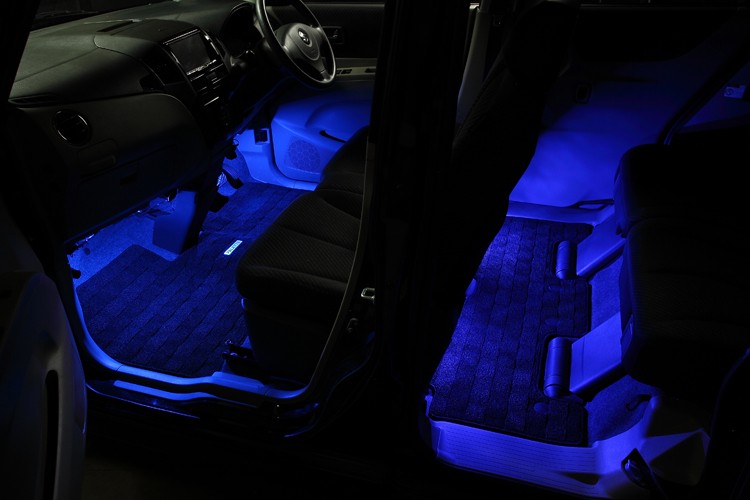

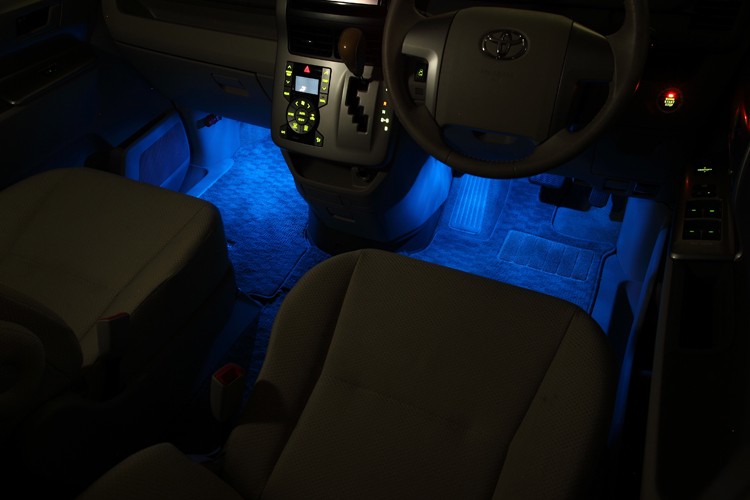

※スモールを入れたときの前後フットランプの完成イメージ

ドアオープンさせることで、全席が点灯します。

※ドアオープン時の前後フットランプの完成イメージ

提供元：エーモン工業株式会社

https://www.amon.jp/
