パネルドア クレアの取り付け方

パネルドア クレアの取り付け方について解説します。

取り付ける前に取付場所が木部（板厚10mm以上）である事を必ず確認してください。

取り付け

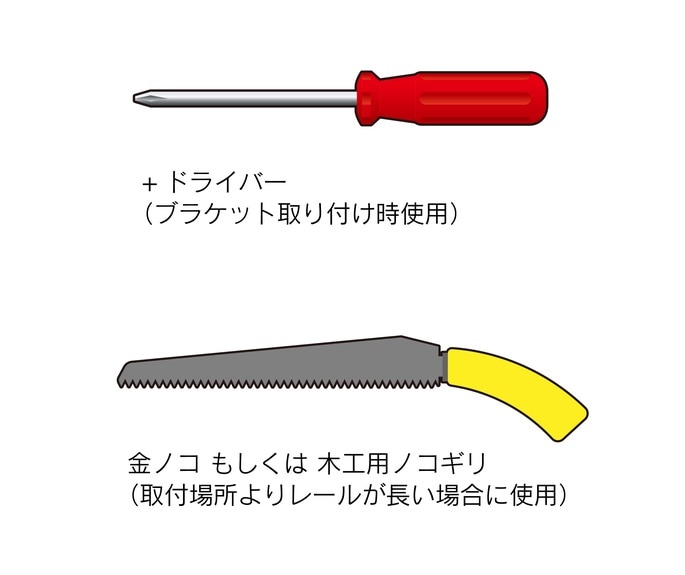

取り付けに必要なもの

①プラスドライバー

②金ノコ もしくは 木工用ノコギリ（取付場所よりレールが長い場合に使用）

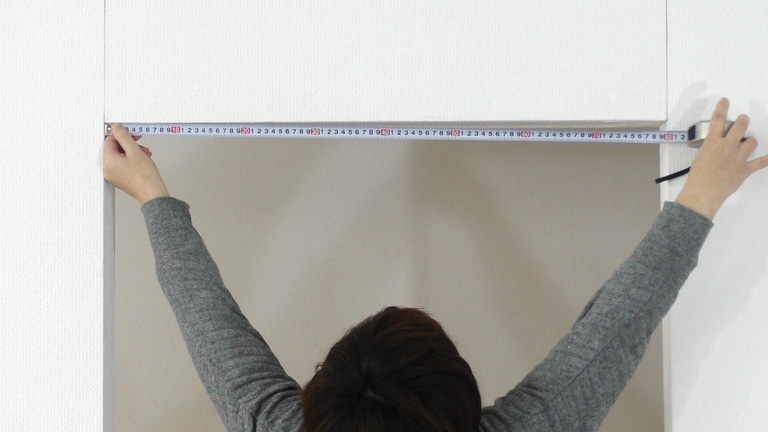

取付場所の横幅を計る

取付場所の横幅をスケールで計ります。

レールを切る

レールの長さが取付場所よりも長い場合は、レールを取付場所の幅寸法より約5mm〜1cm位短くノコギリ等で切ってください。
※レールはポリ塩化ビニール樹脂製なのでノコギリ等で切ることができます。
※レールのカットは左右両端を均等にカットしてください。

レールを仮止めする

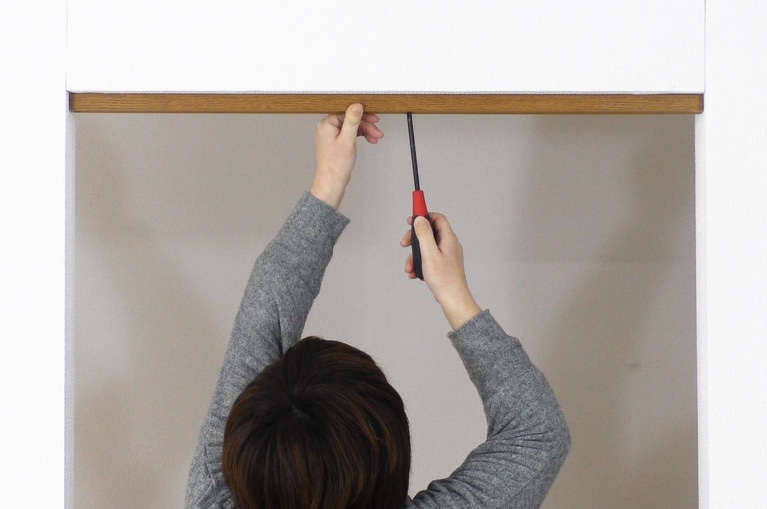

レールを取付場所にあて、レール中央付近のネジ穴に付属のレール取り付け用木ネジで仮止めします。

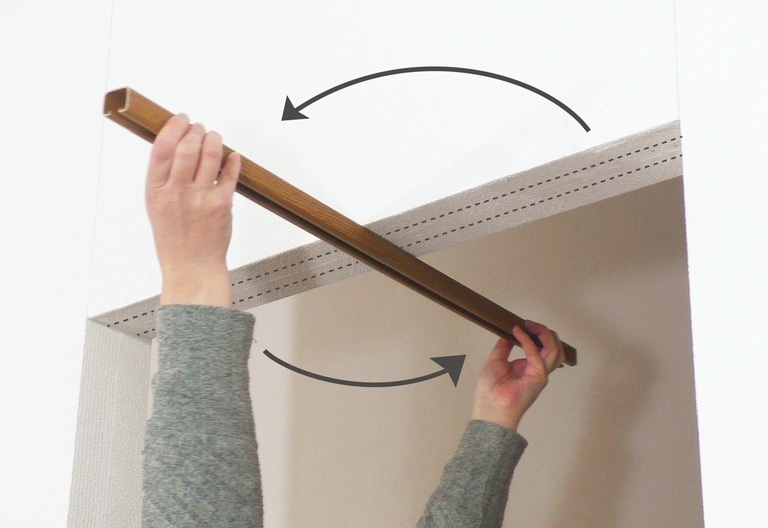

レールを回転する

仮止めしたネジ部分を中心にレールを回転します。

パネルドア本体をレールにセットする

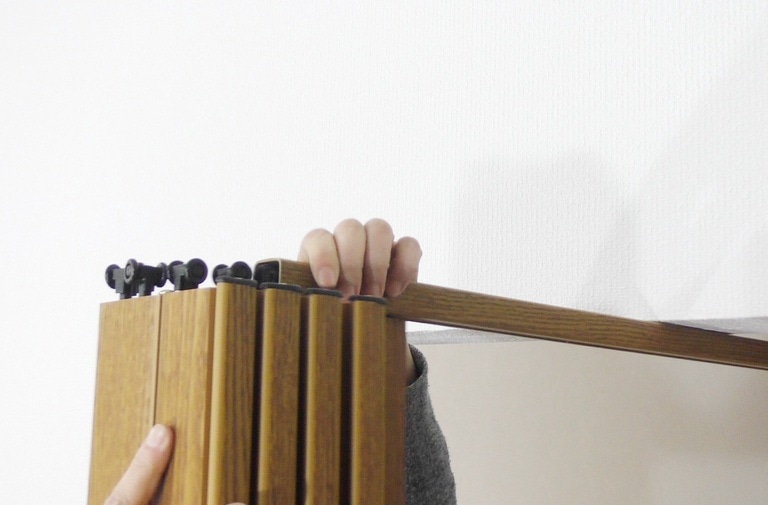

パネルドア本体のランナーをレールにセットします。
※ランナーの向きに注意してください。

レールの向きを戻す

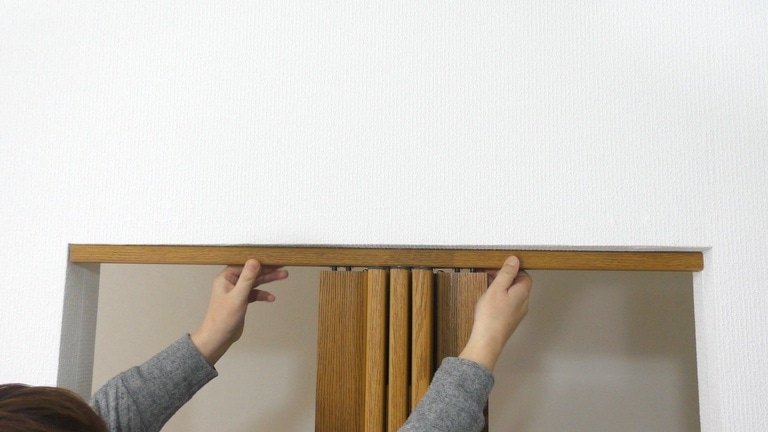

本体をレールにセットしたら中央部分にまとめ、ネジ部分を中心にレールを回転し取り付け位置に戻します。

レールを固定する

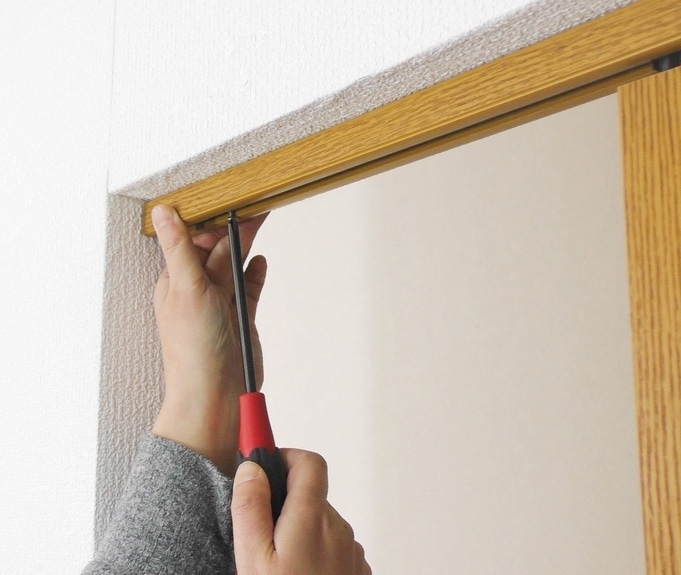

レールの全てのネジ穴を付属の木ネジで固定した後、中央付近の仮止めしたネジをしっかり締めます。

マグネット受板を取り付ける①

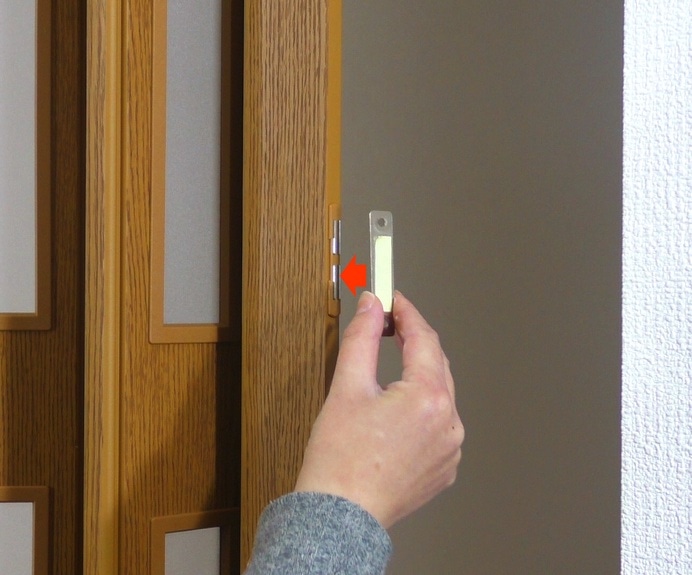

付属のマグネット受板をマグネットに取り付け、シールの剥離紙を剥がします。

マグネット受板を取り付ける②

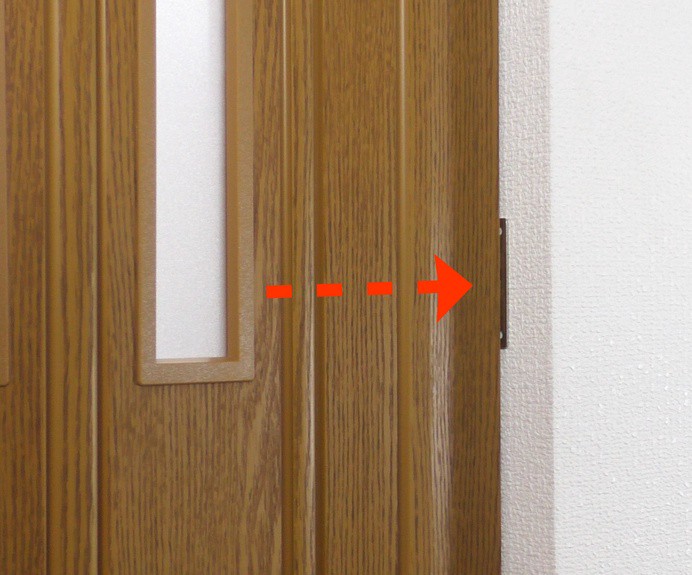

マグネット受板がマグネットに付いたままパネルドアをスライドし受け板を柱（木部）に押し当てます。

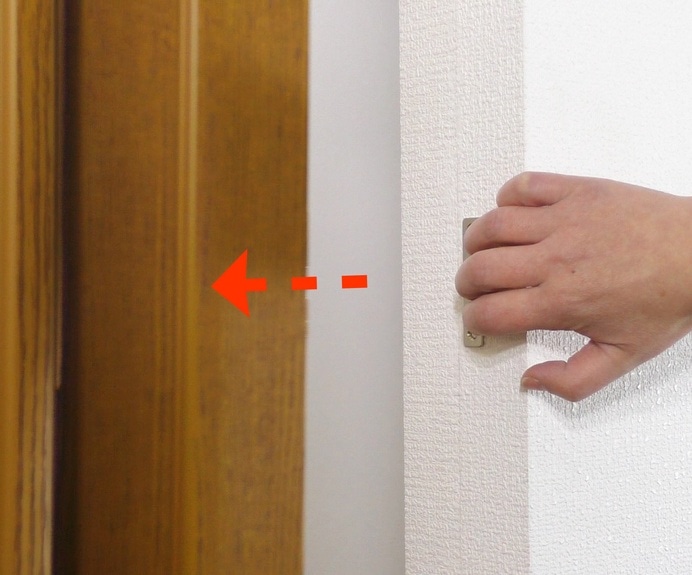

マグネット受け板を取り付ける③

受け板を押さえたままパネルドアを壁から離します。

※受け板のみ柱（木部）に残します。

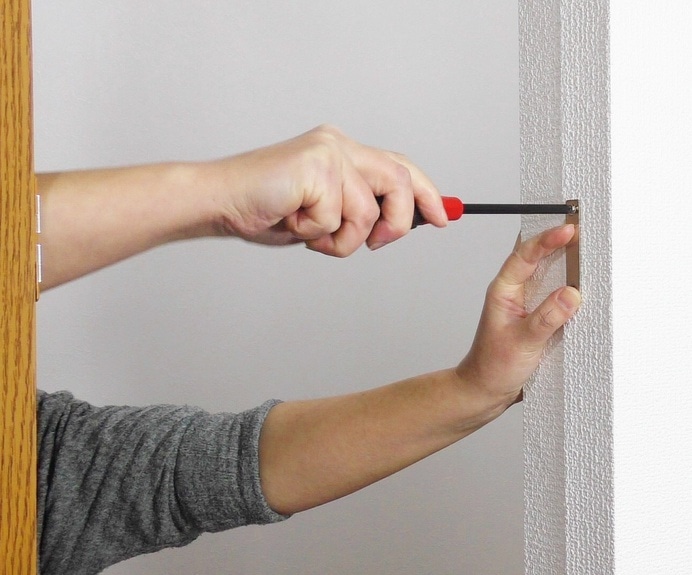

マグネット受け板を取り付ける④

マグネット受け板を付属のネジで固定します。

同じように受け板を左右2箇所ずつ、計4箇所取り付けます。

ハンドルの取り付け①

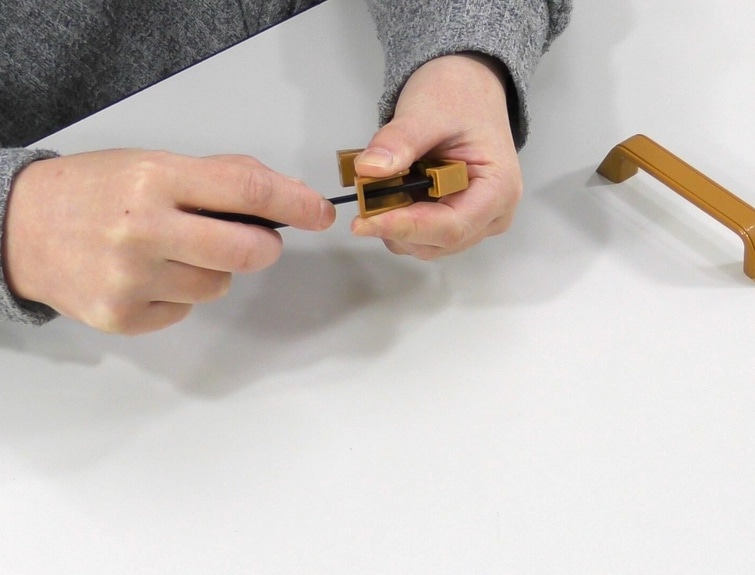

付属の取っ手1個をドライバー等でベースの穴から押し込んでカバーを外します。

※ケガをしないように注意してください

※片方の取っ手はカバーを外しません

ハンドルの取り付け②

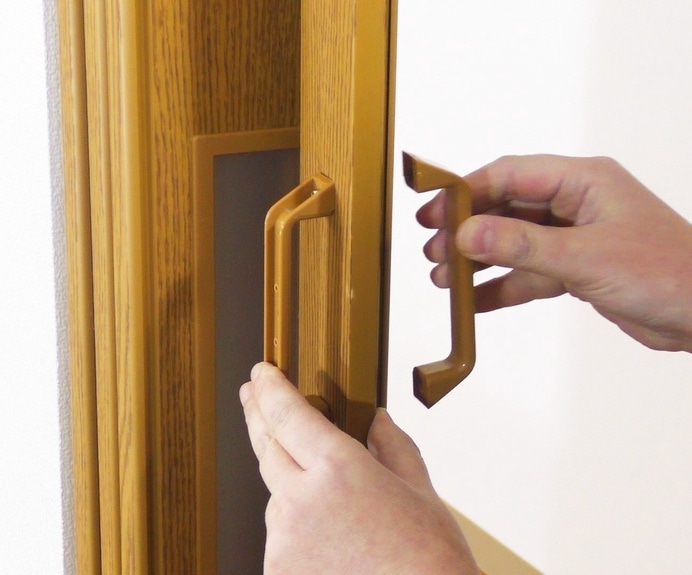

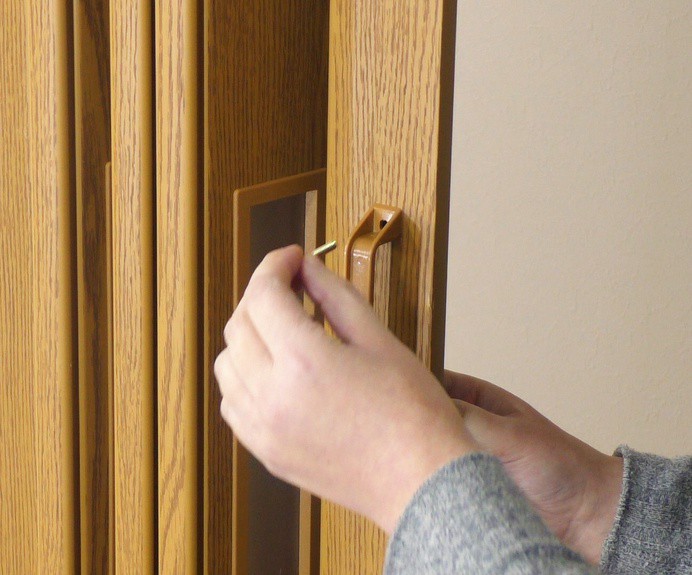

カバーを外した取っ手をパネルドア本体の取っ手用の穴に合わせ、取っ手用のネジを差し込みます。

ハンドルの取り付け③

裏側にも取っ手を取り付けます。

※裏側はカバーが付いたままで取り付けます。

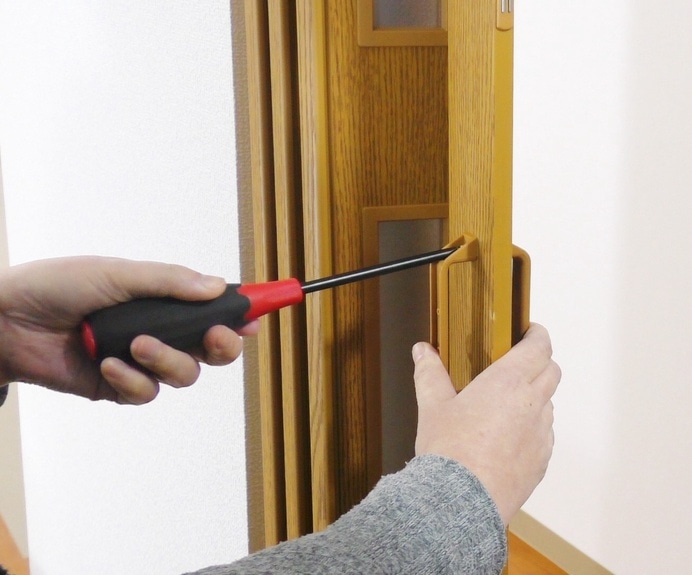

ハンドルの取り付け④

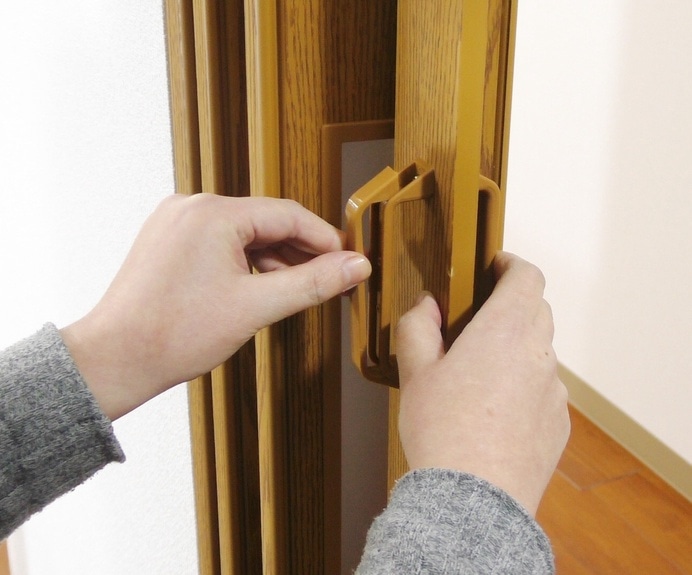

裏側の取っ手カバーを押さえながら、ネジを締めて固定します。

ハンドルの取り付け⑤

取っ手カバーを取り付けます。

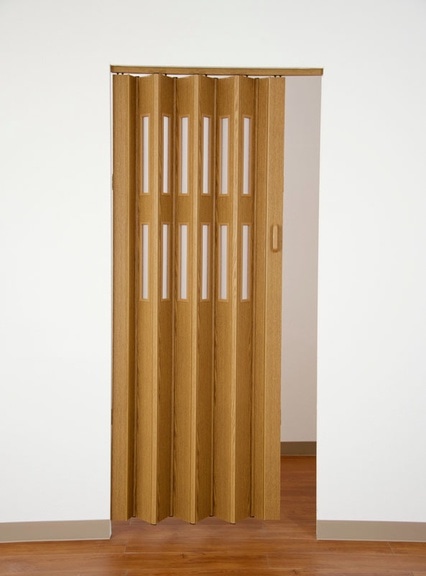

完成

取り付け完了です。

提供元：株式会社フルネス
