【+Movie】〈電装DIYの基本テクニック〉接続コネクターの使い方～No.2843・2844 編～

2021/10/29

エーモン工業株式会社

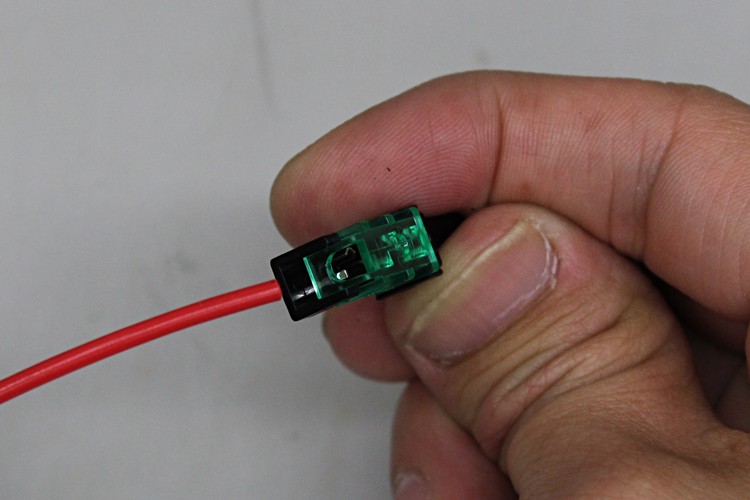

写真のようにコネクター上部の穴(黄色部分)に配線を通す。

※接続コネクターの適合コードサイズは0.5sq～0.75sq

※被覆から芯線が出ている場合は、ニッパーや電工ペンチを使用しカットします。

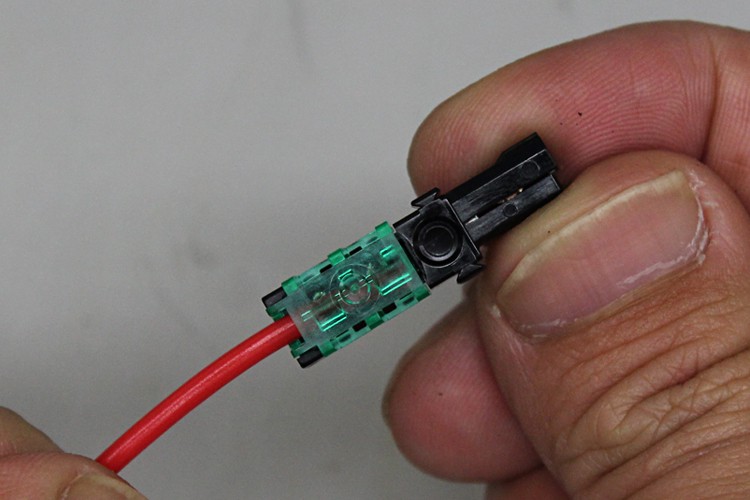

写真のように配線を奥まで差し込みます。

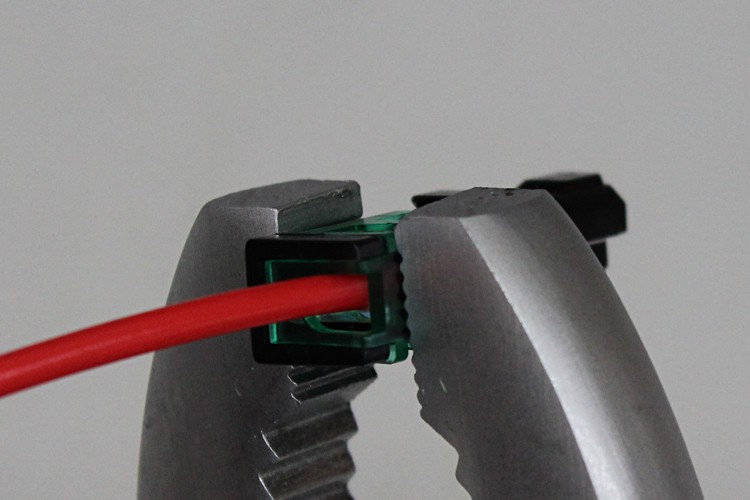

コードを差し込んだら、プライヤー等で黄色カバーが本体のツメにロックされるまではさみこむ。

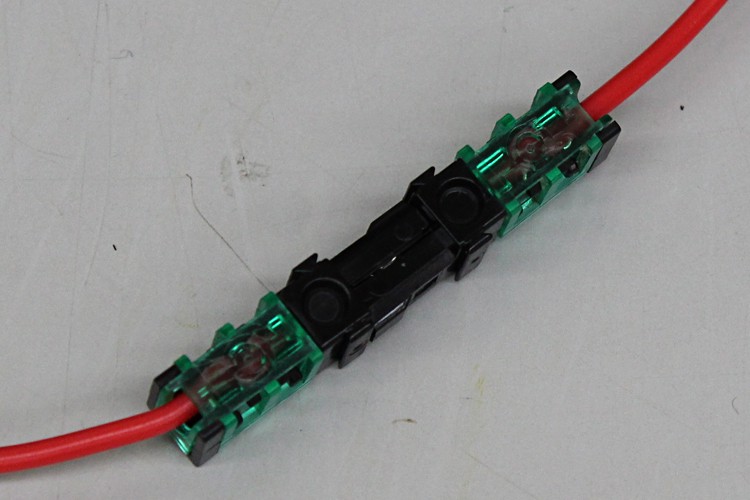

接続するもう一方の配線も同様に作れば、接続コネクターの取り付けは完了です。

※4箇所確実にロックされているか確認してください。

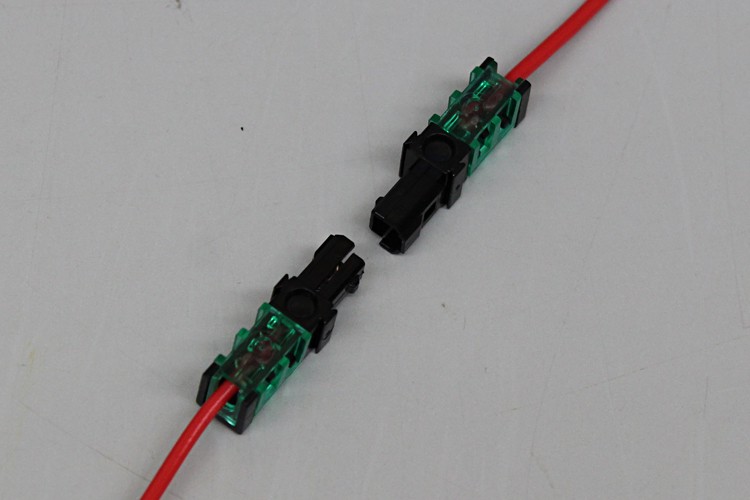

緑色カバーの向きを合わせて差し込みます。

カチッとロックがかかるまで差し込みます。

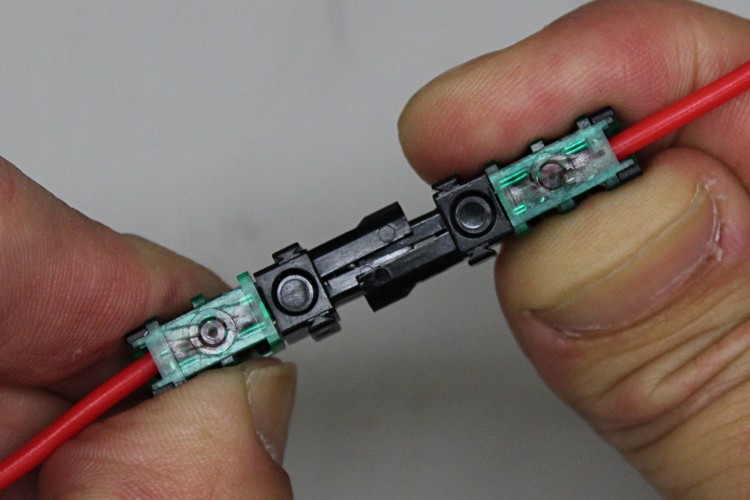

各コードを軽く引っ張り、しっかりとはさまれていることを確認します。

コネクター部分を軽く外側に開き、ロックを解除して引き抜きます。

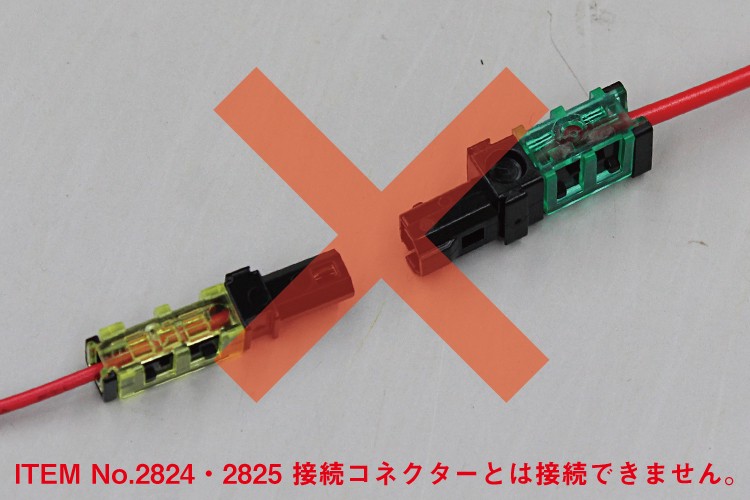

ITEM No.2824接続コネクター、2825接続コネクターとは接続できません。
