意外と知らない？モノの測り方

長い物や大きい物を１人で測るときにとても便利なコンベックスと、内径・外径・深さなどコンベックスで測ることが難しいときに便利なノギスの使い方を動画でご紹介します。

コンベックスを使って測る方法

使用するときのポイント

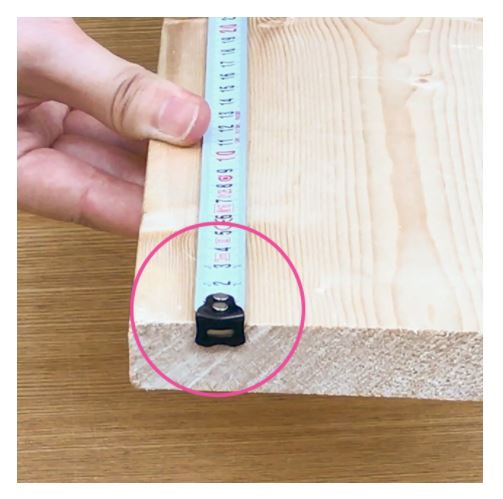

爪部分がグラグラ動くのは、爪の厚み分を補正するためです。手前部分の穴はネジなどを引っ掛けて測る際に使います。

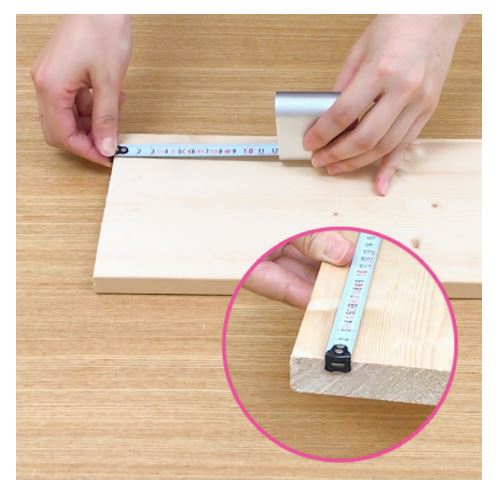

長さを測るとき

長さを測るときは爪を引っ掛けて測ります。

※対象物に対して直角に当てるのがポイントです。

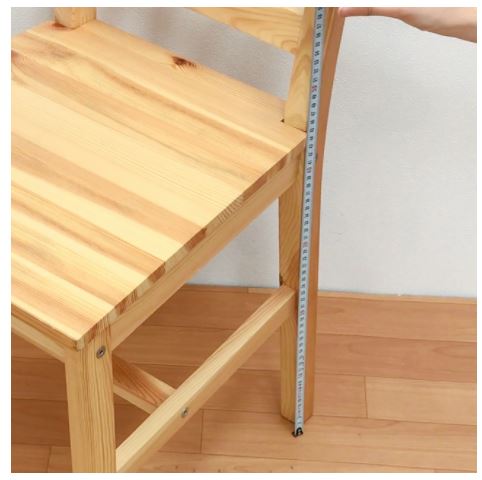

高さを測るとき

高さを測るときは爪を押し当てて測ります。

※対象物に対して直角に当てるのがポイントです。

ノギスを使って測る方法

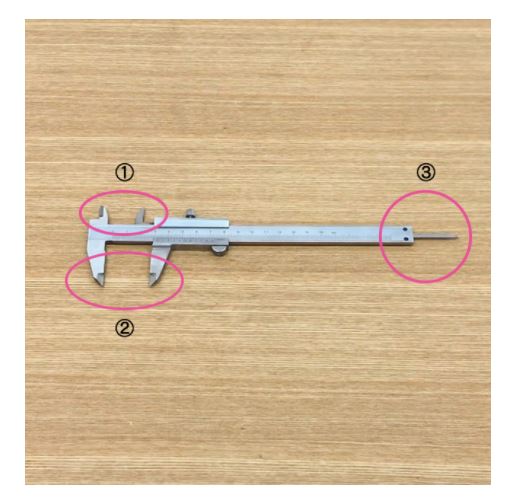

ノギスの基本

①内寸・内径を測るとき

②外寸・外径を測るとき

③深さを測るとき

※対象物に対して直角（深さを測るときは垂直）に当てるのがポイントです。

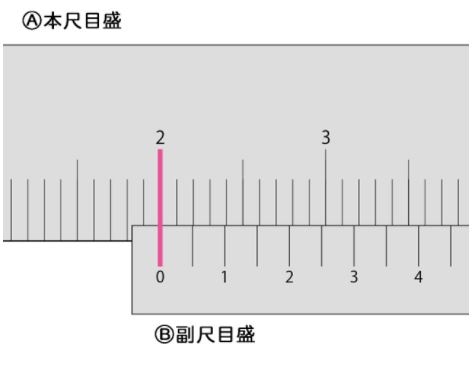

目盛りの読み方（Ⓐ本尺目盛とⒷ副尺目盛の「０」が一致するとき）

必ず正面から目盛りを読みましょう。Ａの１目盛り間隔は1.0mmです。Ｂの目盛りの「０」と一致するＡの値を読みます。この場合は「20mm」になります。

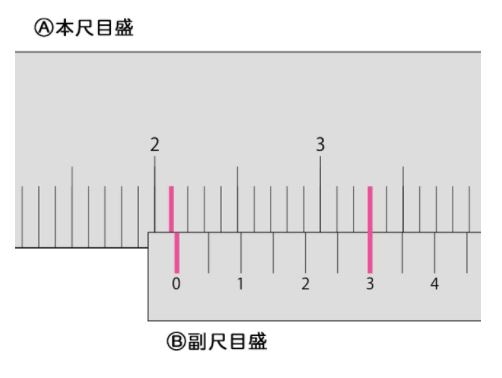

目盛りの読み方（Ⓐ本尺目盛とⒷ副尺目盛の「０」が一致しないとき）

まずＢの０目盛りに近いＡの小さい値を読みます。この場合「21mm」になります。Ｂの１目盛り間隔は0.05mmです。Ａの目盛りとＢの目盛りが一致する値を読みます。この場合「0.30mm」になります。ＡとＢの目盛りの合計が測定値です。この場合「21.30mm」になります。

動画でチェック！

コンベックスやノギスを使って測ってみましょう！

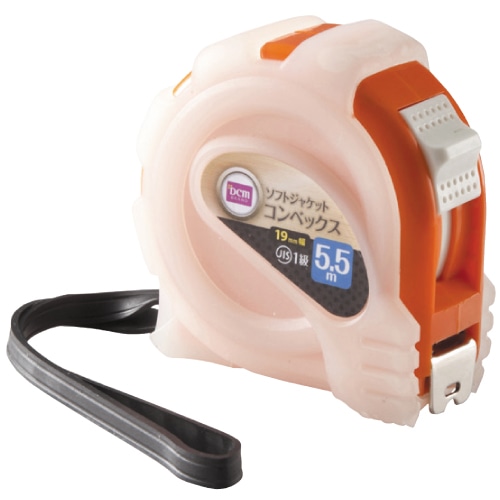

DCM／ソフトジャケットコンベックス 　T-2043

目盛りの耐久性に優れたナイロンコートテープを使用したコンベックス。落としても破損しにくいソフトジャケットタイプです。

テープ幅約19mm×長さ5.5m

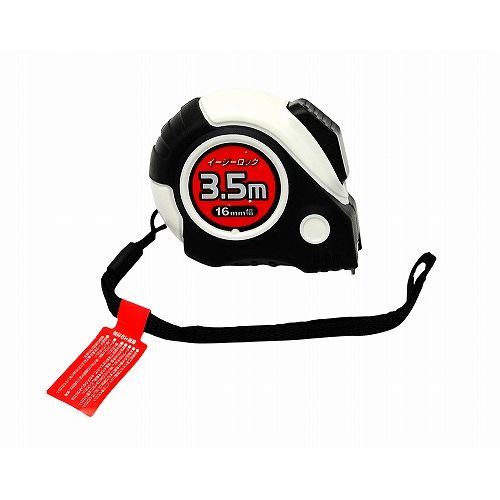

高儀／イージーロック　コンベックス　16mm×3.5m

安全で便利なオートストップ機能が付いたコンベックスです。ロック解除はストッパーを押すだけ。

サイズ：テープ幅約16mm×3.5m

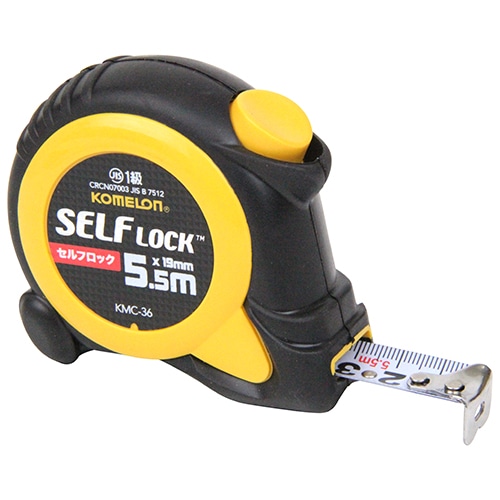

コメロン／セルフロック　19mm×5.5m

握りやすく、衝撃に強いラバーグリップを採用、安全で便利なオートストップ機能が付いたメジャーです。

サイズ：テープ幅約19mm×長さ5.5m

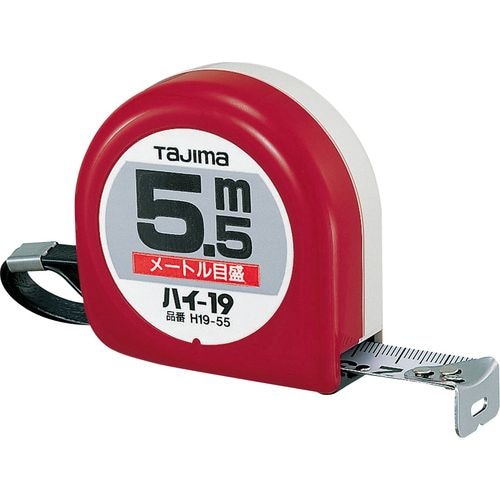

タジマ／ハイ　H19-55

スピーディな測定ができるスタンダードタイプのコンベックスです。ショックアブソーバー付き。

サイズ：テープ幅約19mm×長さ5.5m

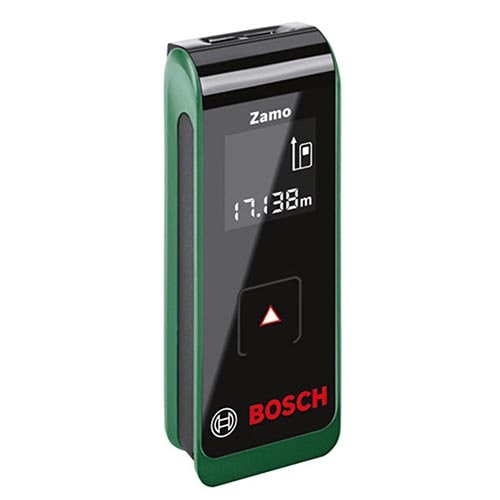

BOSCH／レーザー距離計　ZAMO2
