〈電装DIYの基本テクニック〉接続コネクターの使い方～No.2864・2865 編～
| by エーモン工業株式会社 |
公開:2021.10.31 16:10 更新:2021.10.28 17:04

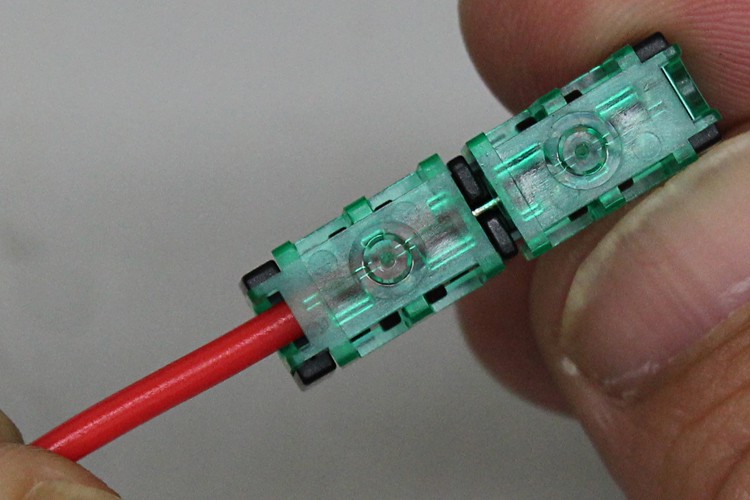

写真のようにコネクター上部の穴(黄色部分)に配線を通す。
※接続コネクターの適合コードサイズは0.2sq～0.5sq
※被覆から芯線が出ている場合は、ニッパーや電工ペンチを使用しカットします。

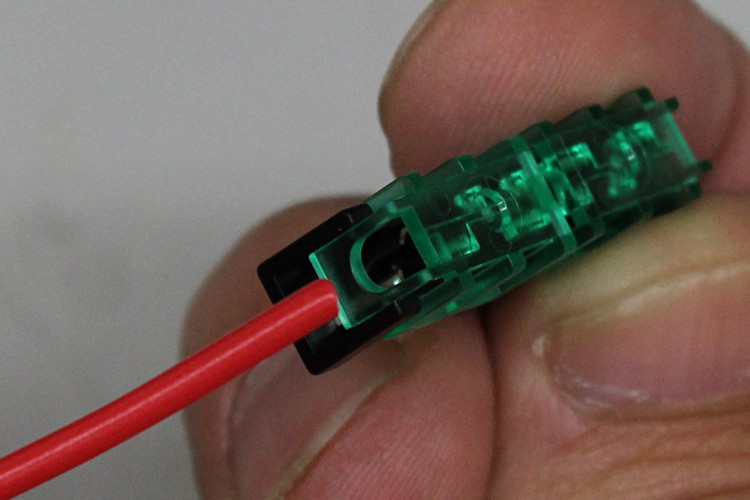

写真のように配線を奥まで差し込みます。

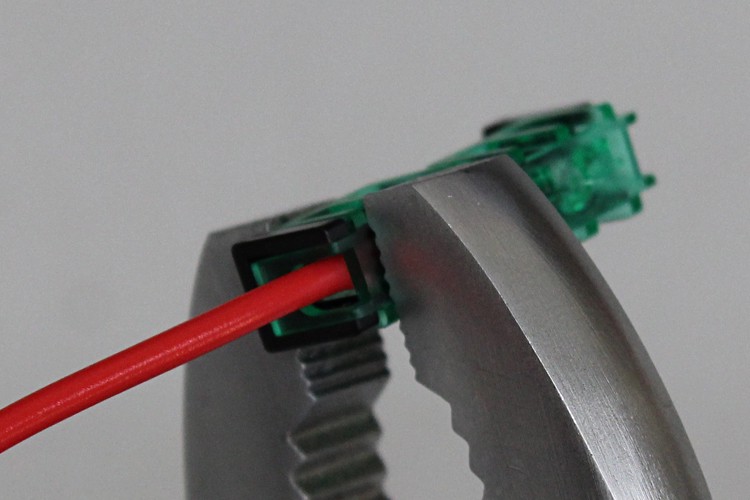

コードを差し込んだら、プライヤー等で黄色カバーが本体のツメにロックされるまではさみこむ。
※4箇所確実にロックされているか確認してください。

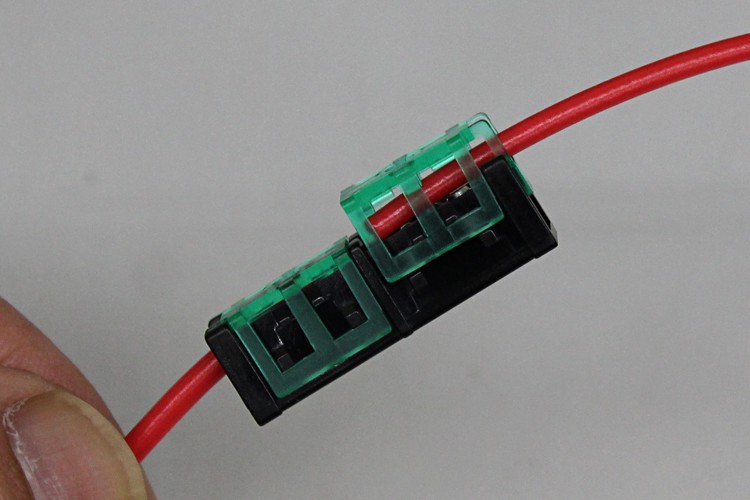

もう片方の配線を奥にあたるまで差し込む接続するもう一方の配線も同様に差し込みます。

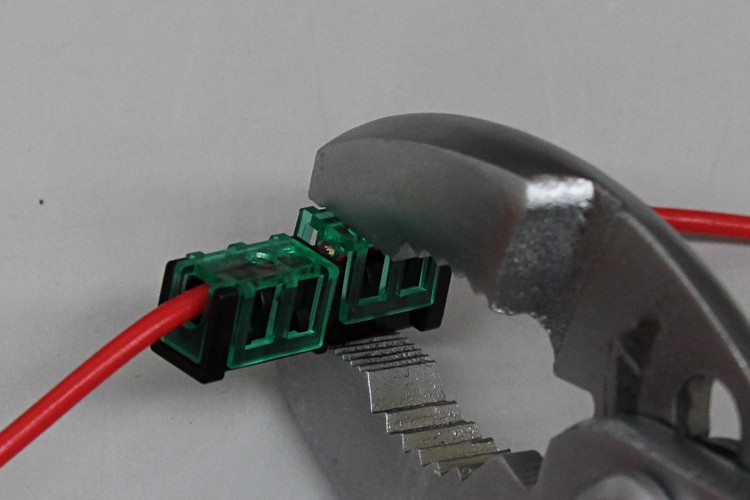

プライヤー等で緑色カバーが本体のツメにロックされるまではさみこむ。

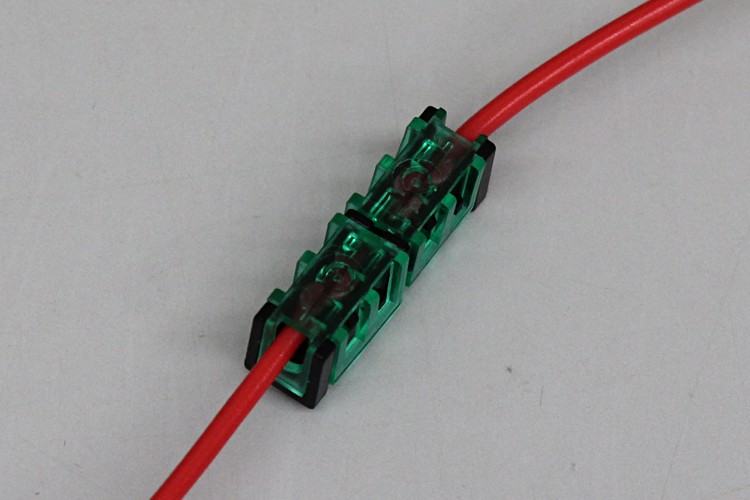

これで、接続コネクターの取り付けは完了です。
※4箇所確実にロックされているか確認してください。
各コードを軽く引っ張り、しっかりとはさまれていることを確認します。
