【+Movie】〈電装DIYの基本テクニック〉接続コネクターの使い方～No.2824・2825 編～

2021/10/27

エーモン工業株式会社

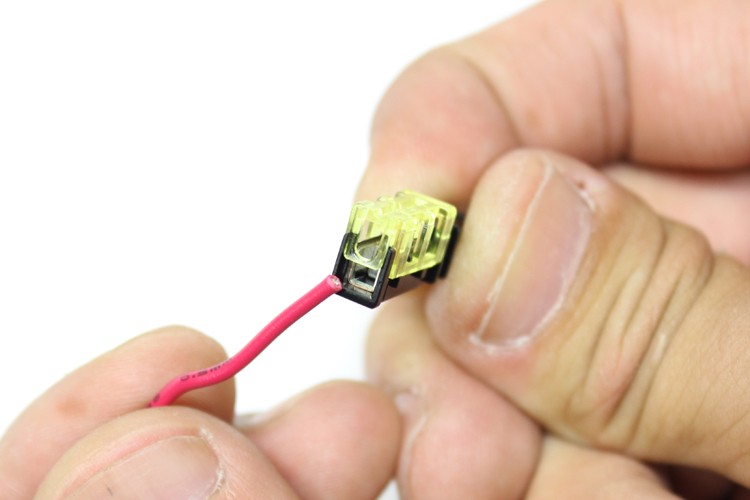

写真のようにコネクター上部の穴(黄色部分)に配線を通す。

※接続コネクターの適合コードサイズは0.2sq～0.5sq

※被覆から芯線が出ている場合は、ニッパーや電工ペンチを使用しカットします。

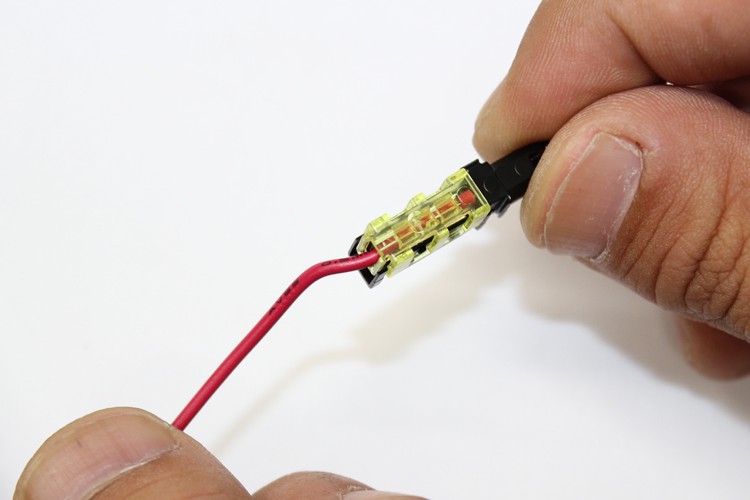

写真のように配線を奥まで差し込みます。

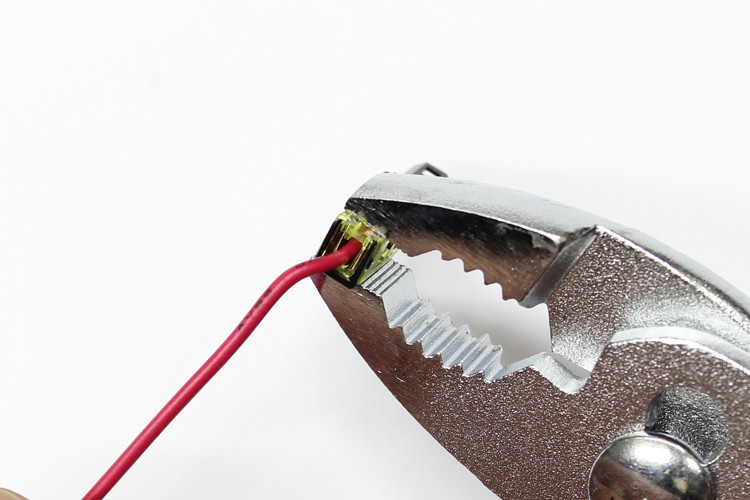

コードを差し込んだら、プライヤー等で黄色カバーが本体のツメにロックされるまではさみこむ。

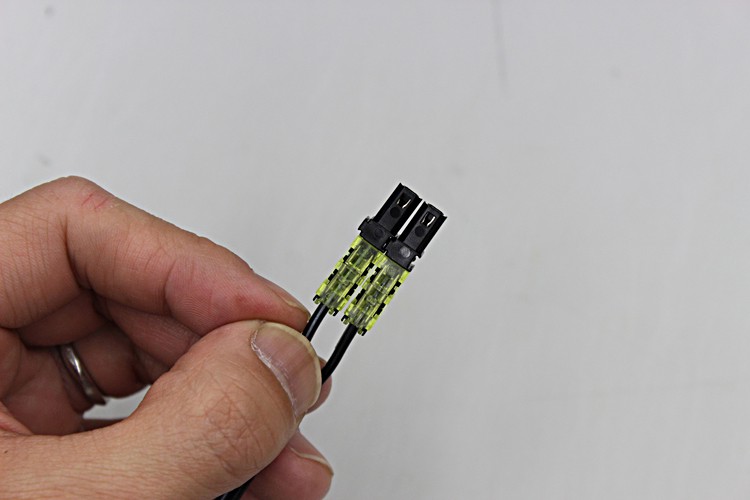

接続するもう一方の配線も同様に作れば、接続コネクターの取り付けは完了です。

※4箇所確実にロックされているか確認してください。

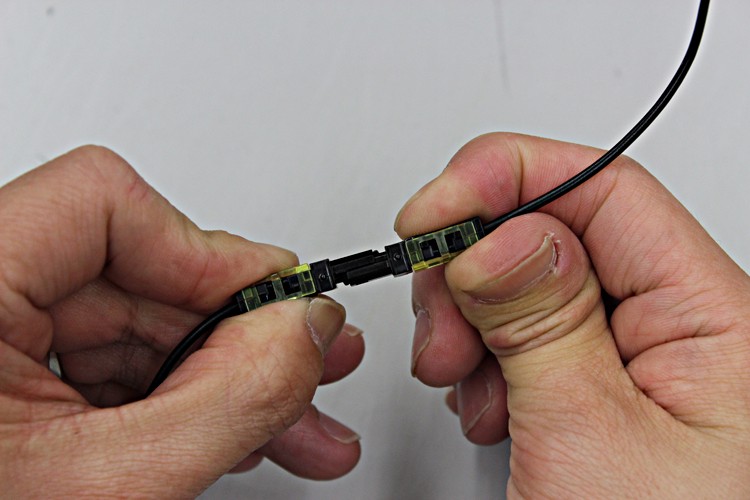

写真のようにコネクターのどちらか一方を上下180度回転させて差し込みます。

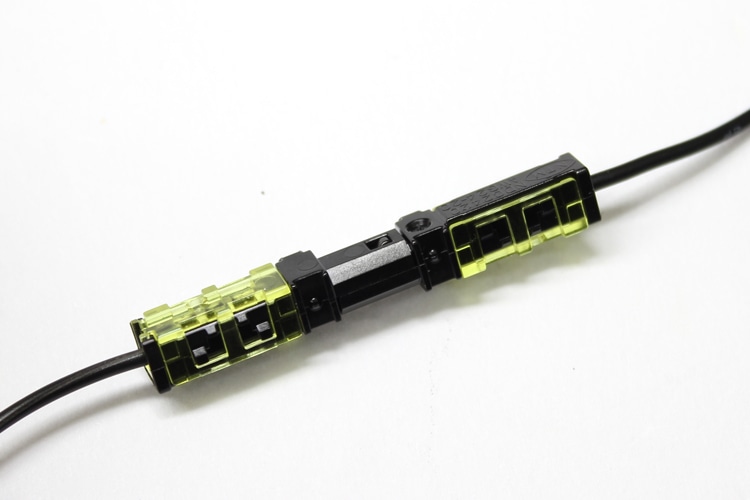

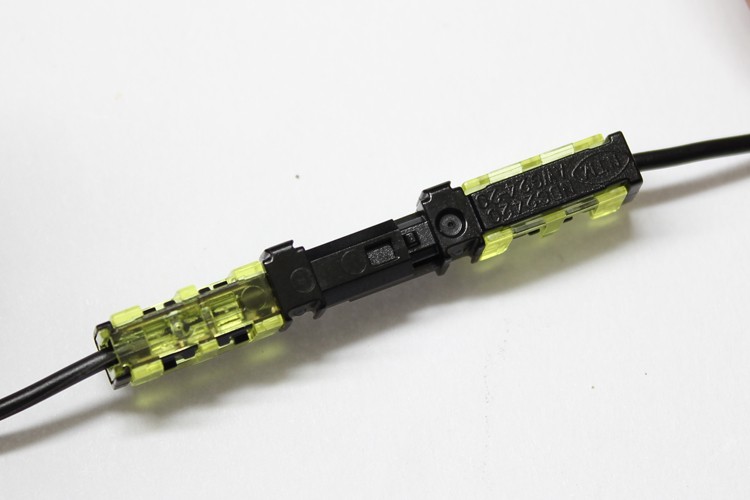

カチッとロックがかかるまで差し込みます。

各コードを軽く引っ張り、しっかりとはさまれていることを確認します。

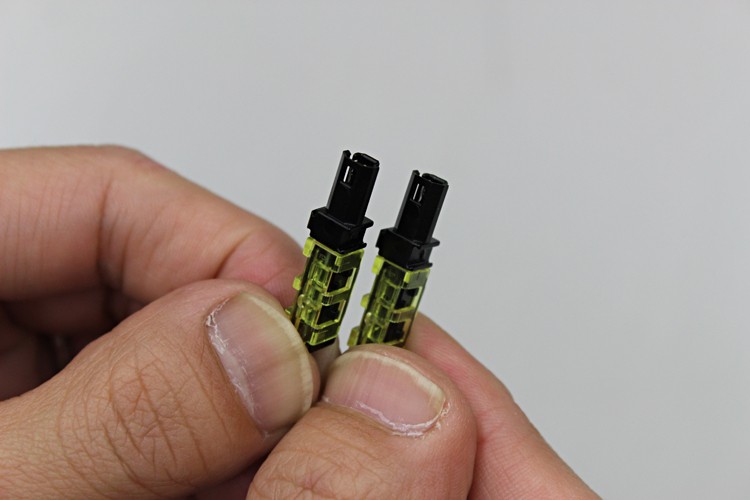

コネクター部分のロックがかかっている箇所を軽く外側に開き、

ロックを解除して引き抜きます。

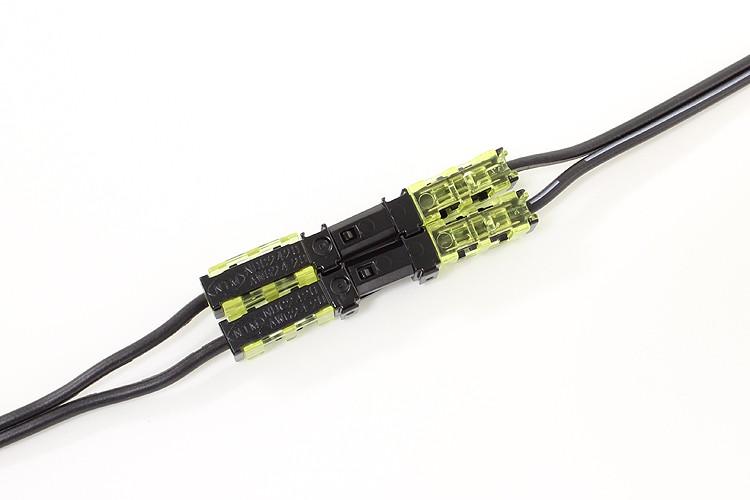

コネクター同士を連結させる事ができます。黄色いカバーの向きを合わせスライドさせて差し込みます。

連結できるので、スマートな配線が可能になります。

接続コネクター同士を連結したまま抜き差しできます。

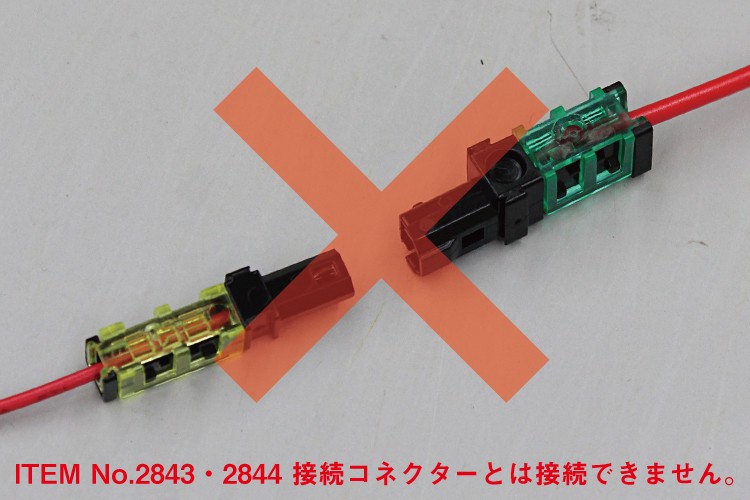

接続コネクターの接続についてITEM No.2843接続コネクター、2844接続コネクターとは接続できません。
